مكان المنشأ:
الصين
اسم العلامة التجارية:
SAIMR
إصدار الشهادات:
CE
رقم الموديل:
SAIMR9000
اتصل بنا

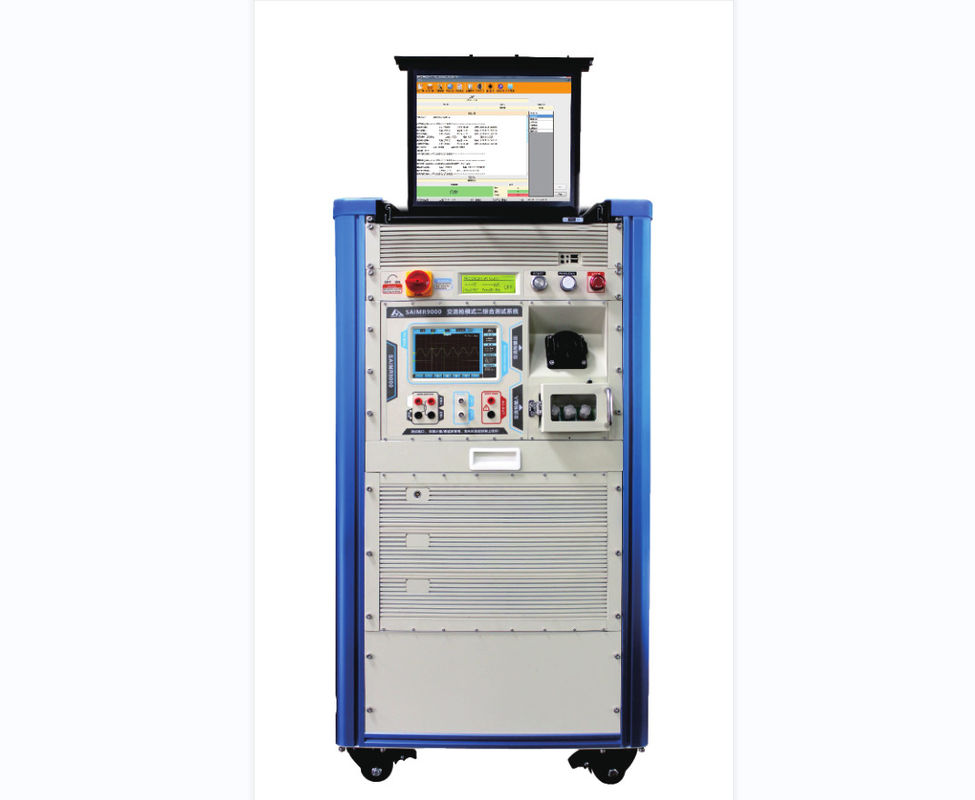

معدات اختبار السلك
1وصف:
يتضمن نظام اختبار حزم الكابلات قدرة اختبار 5000 فولت متواصلة ملحوظة ، مما يتيح تقييمًا شاملًا لسلامة عزل حزم الكابلات والسلامة الكهربائية.عن طريق تعريض السوارات لجهد عالي، يمكن للنظام اكتشاف نقاط ضعف محتملة، مثل تعطيل العزل أو تسرب، والتي قد تؤدي إلى خلل أو مخاطر السلامة.هذا الجهد الاختبار مرتفع يضمن الصلبة ويضمن الالتزام بالمعايير الصناعية، مما يوفر راحة البال للمصنعين والمستخدمين النهائيين على حد سواء.
تحليل بيانات متقدمة ومعالجتها:
ميزة ملحوظة لنظام اختبار السلك الكابل تكمن في قدراته المتقدمة لتحليل البيانات ومعالجة.يمكن للنظام جمع بسرعة، تحليل وتفسير كميات كبيرة من بيانات الاختبار. وهذا يسمح للمستخدمين للحصول على رؤى قيمة في أداء وجودة أشرطة الكابلات،تسهيل اتخاذ القرارات المستنيرة وتحسين العملياتتتيح واجهة المستخدم البديهية للنظام الوصول بسهولة إلى تقارير شاملة ، والتي تسلط الضوء على المعايير الرئيسية والاتجاهات والقضايا المحتملة ، مما يزيد من تبسيط عملية الاختبار والتحقق من صحة.
2عوامل التمييز:
في المشهد التنافسي، يتميز نظام اختبار سلة الكابل بتقديم العديد من العوامل المتميزة:
فولتاج الاختبار الذي لا مثيل له: تتجاوز قدرة الاختبار DC 5000V للنظام معايير الصناعة ، مما يضمن تقييمًا شاملًا وموثوقًا لعزل حزام الكابلات.
تحليل البيانات الفعال: تتيح الخوارزميات والبرمجيات المتقدمة للنظام جمع البيانات وتحليلها وتفسيرها بكفاءة ، مما يوفر رؤى قابلة للتنفيذ لتحسين العمليات.
الإبلاغ الشامل: توفر الواجهة سهلة الاستخدام تقارير شاملة، وتسلط الضوء على المعايير الحرجة وتسهل تحديد المشكلات المحتملة بسهولة.
|
الدولة |
نقطة الإعداد | حالة العمل | وقت التأخير | |
| التفتيش الذاتي للطاقة | نجاح التفتيش الذاتي | أدخل حالة الانتظار | 1S | |
| فشل التفتيش الذاتي | تحذير عن الفشل | 0.1S | ||
| تحكم توقيت الشحن | قيمة الجهد في نقطة الكشف 1:6±0.8V ~ 12 VPWM | التشغيل جار و الإرسال يغلق | 1S | |
| قيمة الجهد في نقطة الكشف 1:9±0.8V ~ 12 VPWM | تم الشحن بالكامل، و تم فصل الإرسال | 1S | ||
| قيمة الجهد في نقطة الكشف 1: 12 ± 0.8V مستوى | المقبس غير متصل، والمرور منفصلة | 1S | ||
| قيمة الجهد في نقطة الكشف 1: غيرها | خطأ في الاتصال، والإرسال مقطوع | 1S | ||
| الكشف عن الأرض | أرضية | تم إغلاق الإرسال | 1S | |
| غير مطبوخة | تم فصل المرور | 1S | ||
| الجهد الزائد | تشغيل الكهرباء | يتم فصل الإرسال ، مغلق إلى 254 ± 10 فولت ، تأخير 5 ± 1s ، دورة لا نهاية لها | 0.1S | |
| الجهد الطبيعي للخط من 176 إلى 264 فولت | يغلق المرور ويدخل حالة الشحن | 1S | ||
| انخفاض الجهد | وحدة الكهرباء هي 176 فولت | يتم فصل الإرسال إلى 196 ± 10 فولت ، وتأخير (5 ± 1) s ودورة مغلقة غير محدودة | 1S | |
| الجهد الطبيعي للخط من 176 إلى 264 فولت | يغلق المرور ويدخل حالة الشحن | 1S | ||
| التيار الزائد | تيار الخط،8.4A<1≤10A±0.2A | يتم فصل الإرسال، ضوء خطأ على، ويتم استعادة الإرسال تلقائيًا بعد 10s. إذا كان التيار لا يزال مقطوعًا بشكل دائم بعد 3 دورات،ويتم استعادة حالة العمل الطبيعية بعد رفع | 30S | |
| تيار الخط، 10A<1≤12A±0.2A | يتم فصل الإرسال، ضوء الخطأ على، ويتم استعادته تلقائيًا بعد 10 ثوان. بعد الدورة لا تزال أكثر مرتين، يتم قطع التيار بشكل دائم،ويتم استعادة حالة العمل الطبيعية بعد رفع | 10S | ||
| تيار الخط> 12A ± 0.2A | يجب قطع الإرسال على الفور وإزالته وإعادته إلى العمل الطبيعي | 2S | ||
| تيار الخط هو <8A | تم إغلاق الإرسال | 0.1S | ||
| الدائرة القصيرة | التيار الحالي للخط > 22A | الإرسال مغلق على الفور | 0.1S | |
| تسرب الكهرباء | تيار تسرب > 30 mA | الإرسال مغلق على الفور | 0.1S | |
| لا يوجد تسرب على الخط | يغلق المرور ويدخل حالة الشحن | 0.1S | ||
| حماية من ارتفاع درجة الحرارة | لوح الخبز | درجة حرارة فوق 85 درجة مئوية واستمرارها لمدة 3 ساعات | الإرسال مغلق على الفور | 2S |
| كانت درجة الحرارة أقل من 65 درجة مئوية واستمرت لمدة 3 ساعات | تم إغلاق المراسلة والوضع | 2S | ||
| اتصال الشاشة | درجة حرارة فوق 85 درجة مئوية واستمرارها لمدة 3 ساعات | الإرسال مغلق على الفور | 2S | |
| كانت درجة الحرارة أقل من 65 درجة مئوية واستمرت لمدة 3 ساعات | تم إغلاق المراسلة والوضع | 2S | ||
| اختبار العزل المقاوم للضغط | ||||
| اختبار العزل عالية الجهد | التيار الكهربائي3.5KV DC:5KV IR:1KV | |||
| تيار التسرب | 10mA | |||
3.ميزات البرنامج
| · المسح الضوئي، الطباعة، الإبلاغ، الأرشفة، قاعدة البيانات |
| ·إعداد المعلمات، ربط MES |
| إدارة حقوق المستخدم |
| خصائص المختبر |
| 01الحماية من التيار الزائد |
| سحب تيار الحمل من منحدر A إلى التيار المحدد B، |
| سجل التيار والوقت |
| ظروف ضبط: التيار A / التيار B / منحدر ارتفاع |
| نتيجة الاختبار: إيقاف نقطة التيار / وقت الإيقاف / رسم الموجة المقطوعة |
| 02، حماية الدوائر القصيرة |
| سحب تيار الحمل من منحدر A إلى التيار المحدد B، |
| سجل التيار و الوقت |
| ظروف ضبط: التيار A / التيار B / منحدر ارتفاع |
| نتيجة الاختبار: نقطة انقطاع الجهد / وقت الانقطاع / مخطط شكل الموجة |
| 03اختبار الضغط الزائد |
| من الجهد المحدد A إلى الجهد المحدد B، |
| سجل فولتاج وإغلاق الوقت |
| ظروف ضبط: التيار A / التيار B / منحدر ارتفاع |
| نتيجة الاختبار: نقطة انقطاع الجهد / وقت الانقطاع / مخطط شكل الموجة |
| وقت المرجعية: 5-10 ثانية |
| 04اختبار الضغط |
| من خلال الميل من الجهد المحدد A إلى الجهد المحدد B، |
| سجل فولتاج وإغلاق الوقت |
| ظروف تعيين: التيار A / التيار B / منحدر هبوط |
| نتيجة الاختبار: نقطة انقطاع الجهد / وقت الانقطاع / مخطط شكل الموجة |
| وقت المرجعية: 5-10 ثانية |
| 05اختبار التيار التسرب |
| من بداية التسرب الحالي زيادة خطية تدريجية في إنتاج المحلل |
| القيمة الفعلية لتيار التسرب الوقائي |
