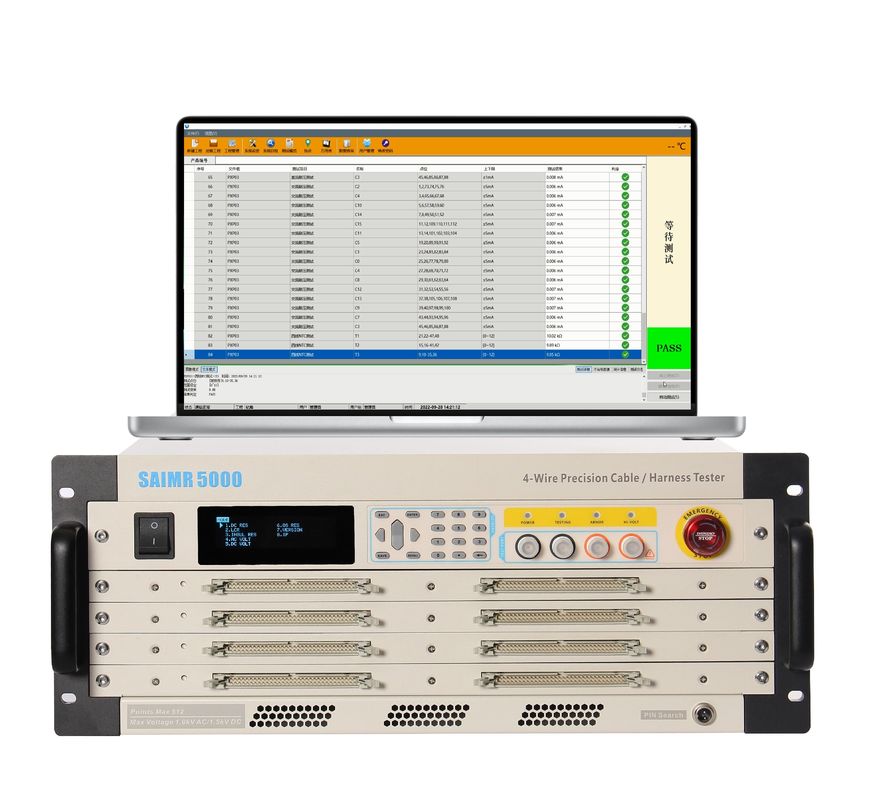

اختبار الكسر الفوري يكتشف بدقة الدائرة المفتوحة الدائرة القصيرة والخلل

الوظيفة

• إدارة مشروع الاختبار: 500 نوع من عناصر الإعداد يمكن إدارتها حسب الفئة، بما في ذلك المشاريع الجديدة ومشاريع التحميل وإدارة المشاريع ووظائف أخرى.
• إدارة قطاعات الشبكة: يمكن تكوين قطاعات اختبار متعددة، وتستخدم كل قطعة اختبار معايير اختبار مختلفة لتسهيل اختبارات مرنة مختلفة.
• وحدة وظيفة النظام: بما في ذلك اختبار النظام الذاتي، وتحديد النقاط، ووظيفة العدادات المتعددة، ووظيفة التعلم الذاتي، ووظيفة الإبلاغ عن النقاط، الخ.
• وظيفة الاختبار: بما في ذلك اختبار الجهد المنخفض، اختبار العزل، اختبار الجهد المقاوم، الخ.
• وظيفة حفظ البيانات والإستفسار: في كل مرة يتم فيها الاختبار ، سيتم طباعة تقرير البيانات ، ويمكن تعريف تنسيق التقرير ، ويتم دعم تنسيقات PDF و WORD.
• وظيفة طباعة الباركود: وفقا للمنتج يمكن تخصيص الباركود والطباعة.
• إدارة المستخدمين: يدعم النظام ثلاثة مستويات من إدارة المستخدمين، وهي المسؤولين والمبرمجين والمشغلين.يمكن للمبرمجين إدارة تكوين المشروعيمكن للمشغل فقط تحميل المشروع واختباره.

بيانات الاختبار

• المعايير الأساسية:
  • النماذج: سايمر5000، سايمر5000S
  • طريقة القياس: سلكان + أربعة أسلاك
  • الحد الأقصى لعدد نقاط الاختبار: 1024, 512
  • ACجهد عالي:30-1000 فولت
  • التيار المباشر الجهد العالي:30-1500 فولت
  • دقة انتاج الجهد العالي: ± 5%
  • دقة قياس الجهد العالي:± 5%
  • وقت قياس الضغط العالي: 0.01 - 60
  • استراحة قصيرة/استراحة قصيرة مؤقتة/استراحة قصيرة سريعة: 2 kΩ-200kΩ (نموذج لوحة الإرسال: SAIMR5000-ChanelBoard-V3.02)
  • مقاومة تشغيل بسلكين: 0.1Ω-1MΩ
  • نطاق الاختبار: 10μΩ-1MΩ
  • التيار الاختباري لقيادة الأسلاك الأربعة:≤1A
  • التيار المتردد عالية الجهد:10μA-10mA
  • تيار تسرب التيار المباشر عالي الجهد1μA-5mA
  • عزل التيار المباشر عالي الجهد: 1MΩ-10GΩ
  • إشارة المستوى: 0.5-10 فولت
  • الإشارة الحالية: ≤10mA
  • نطاق قياس السعة: 10pF-100μF
  • مجموعة اختبار المقاومة: 100mΩ-20MΩ
  • نطاق اختبار الحدس:10nH~100H
  • إشارة التردد: 50Hz/60Hz، 100Hz/120Hz/1kHz/10kHz
  • وضع النطاق: AUTO/HOLD
  • نطاق الاختبار للديود/المنظم: 1-10 فولت
  • إشارة الاختبار: 1mA
  • الاختبار من جانب واحد: اختبار أحادي الجانب ممكن
  • الحكم على نقطة نهاية الانقطاع القصير: يمكن تحديد نقطة نهاية الراحة القصيرة
  • اختبار مستمر قابل للبرمجة / اكتشاف تلقائي / تشخيص تلقائي:العناصر الوظيفية المتقدمة
  • وضع فحص الاختبار: أوتوماتيكي / يدوي / خارجي
  • إشارة القياس: إشارة قياس الجهد المنخفض
  • الذاكرة: يمكن تخزين ما يصل إلى 500 إعداد اختبار
  • فولتاج نظام التشغيل: 5 فولت
  • لوحة التحكم: المعايرة/القياس
  • الوزن: 17kg ((5000S) / 22kg ((5000)
  • الحجم (وحدة: ملم):483265510 (5000) / 483183510 (5000S)
• الدقة:
  • الحرارة: 20±3°C
  • مستوى الرطوبة:< 60% RH
  • دقة العزل:1MΩ~100MΩ:±2%؛100MΩ~1GΩ:±5%؛1GΩ~10GΩ:±10%
  • وقت التسخين: أكثر من 15 دقيقة
  • وقت المعايرة: أقل من سنة
  • عناصر الاختبار: اختبار نظام التشغيل ، قياس مقاومة على سلكين ، قياس مقاومة على سلكين ، اختبار مقاومة DC ، اختبار LCR ، اختبار الديود ، اختبار العزل ، اختبار تسرب AC ، اختبار تسرب DC ،مصدر الجهد المترددمصدر الجهد العازل / المقاومة ، مصدر إشارة الجهد المنخفض ، وقت اختبار الجهد المنخفض ، وقت اختبار الجهد العازل / المقاومة
  • المملكة:2k -200k (نماذج لوحة الإرسال):) SAIMR5000-ChanelBoard-V3.02) ،0.1 ~ 1M، 10 ~ 1M،0.1 ~ 1M ، 10pF ~ 100uF ، 100m - 20M ، 1 ~ 10V ، 1M ~ 10G ، 10A ~ 10mA ، 1 A ~ 5mA ، 30 ~ 1000V AC ((50 / 60Hz) ، 30 ~ 1500V DC ، 5V / 10mA ، 10ms ~ 200s ،0.1s ~ 500s
  • الدقة الأساسية:±5%،±0.5%+0.05،±0.2%+5،<100k:±1% >100k:5%،±2،±2%±0.2V،1M ~100M:±2% 100M ~1GQ:±5% 1G ~10GQ:±10،±3،±3،±3،±3،±3،±3،±1،±1،±1٪
