مكان المنشأ:
الصين
اسم العلامة التجارية:
Microtest
إصدار الشهادات:
CE
رقم الموديل:
8761
اتصل بنا

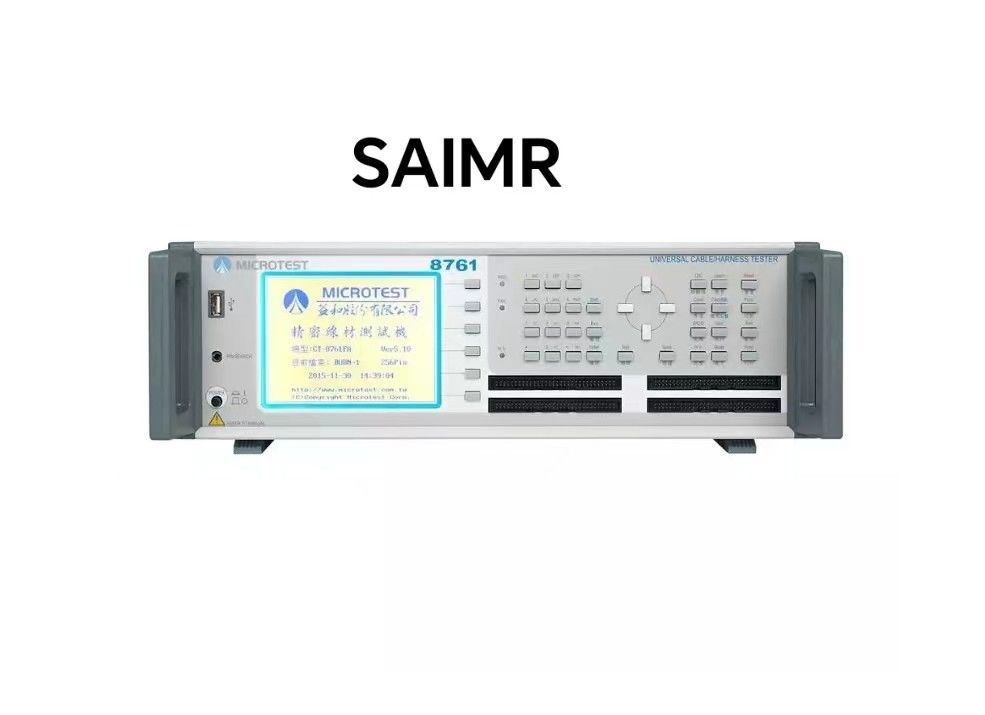

تصميم دقيق لجهاز الاختبار
هذا الجهاز غير مناسب للاستخدام في الهواء الطلق، وخاصة في الأماكن الرطبة أو الغبارية، حيث يمكن أن يسبب الاستخدام غير الطبيعي صدمة كهربائية.يرجى قراءة تعليمات السلامة بعناية قبل استخدام هذا الجهاز لتجنب الحوادث الناجمة عن الاستخدام غير الصحيح أو غير الصحيح.
القسم 1.1 علامات السلامة
يمكن أن تظهر رموز السلامة التالية على هذا الدليل وعلى الأداة.
ملاحظة: يرجى قراءة هذا الدليل للتفاصيل.
: محطة الترسيم الوقائية، قبل استخدام الجهاز، يرجى التأكد من أن هذه المحطة هي أرضية لتجنب الاتصال مع الهيكل بسبب تسرب الكهرباء.التي قد تسبب حادث صدمة كهربائية.
تحذير: علامة تحذير، عندما لا يتم استخدام المنتج بشكل صحيح، قد يسبب نتائج غير مناسبة للجهاز أو الأشياء الأخرى التي سيتم اختبارها.
تحذير: ملصق تحذير، عندما لا يستخدم المنتج بشكل صحيح، فإنه قد يسبب الإصابة أو حتى الموت.
القسم 1.2 لا تعديل أو إجراء تعديلات داخلية على المعدات.
دون إذن من الشركة، لا تثبيت قطع الغيار أو إجراء أي تعديل أو أعمال ضبط على الجهاز،حتى لا تزيد من خطر الآلة أو تسبب ضررًا للآلة.
القسم 1.3 الكهرباء الثابتة
الرجاء عدم وضع الكهرباء الثابتة في اتصال مع الآلة لتجنب تلف الآلة.
القسم ١.٤ التوقف عن العمل
هناك محطة أرضية أمانية على اللوحة الخلفية للمختبر. يرجى التأكد من أن محطة الأرضية أرضية بشكل صحيح بحيث لا تلامس الغلاف الخارجي.والتي قد تؤدي إلى صدمة كهربائية.
القسم 1.5 إمدادات الطاقة
يجب اختيار سلك التشغيل وفقًا للوائح الوطنية المحلية وربطه بالأداة بموصول يتماشى مع وصلة IEC320.ويجب على المستخدم أن يتأكد من أن سلك الأرض مؤسس بشكل جيدإذا تم توصيل فيوز إلى سدادة الكهرباء، استخدم فيوز من 3.15 أمبير الذي يفي بوائح السلامة. قبل الاستخدام،يجب أن تكون متأكدة من أن مصدر الطاقة هو التيار المتردد والجهد يجب أن يكون بين 100V-240V 50/60Hz.
القسم 1.6 التسخين
سوف يعمل الجهاز بشكل طبيعي عندما يتم تشغيل الطاقة، ولكن من أجل تحقيق الدقة المحددة في المواصفات، يرجى تسخين الجهاز لمدة 30 دقيقة.
القسم 1.7 خلل في العمل
إذا كانت الأداة تعطل، يرجى إعادة الأداة إلى الشركة المصنعة الأصلية لإصلاحها لضمان دقة وأمان التشغيل.
القسم 1.8 إنهاء الاختبار
عندما لا تستخدم الآلة لفترة طويلة، يرجى إيقاف تشغيل مفتاح الطاقة.
القسم 1.9 وضع وتخزين
نطاق درجة الحرارة والرطوبة العادية لهذه الوحدة هو 18 oC إلى 28 oC و 80% RH. إذا تم تجاوز هذه النطاق ، فقد لا تعمل الوحدة بشكل صحيح.نطاق درجة الحرارة والرطوبة لتخزين الجهاز هو -20 °C ~ 70 °C، 80% RH. من أجل الاختبار السليم والسلامة، لا تثبيت الجهاز تحت أشعة الشمس المباشرة أو في بيئة ذات درجة حرارة عالية، ورطوبة عالية، وتذبذبات متكررة، وغبار مفرط،أو طاقة غير مستقرة للشبكة.
القسم 1.10 التعامل مع حالات الطوارئ
في حالة الصدمة الكهربائية أو حرق جسم الاختبار أو حرق الوحدة الرئيسية ، قم بإيقاف تشغيل مفتاح الطاقة وإزالة سلك التيار الكهربائي.
معايير المنتج:
| الاختبار الصغير8761FA | الاختبار الصغرى8761NA | الاختبار الدقيق8761N | |
| التكييف المضغوط | 100 ~ 1000 فولت | 100 ~ 700 فولت | |
| اليد العالية | 50 ~ 1500 فولت | 50 ~ 1000 فولت | 50 ~ 1000 فولت |
| عدد نقاط الاختبار | 64/128/256 | 64/128/256 | 64/128/256 |
| دقة الخروج عالية الضغط | ± 5% | ||
| دقة قياس الضغط العالي | ± 5% | ||
| الطاقة القياسية | 5VDC | ||
| وقت قياس الجهد العالي | من 0.01 ثانية إلى 60 ثانية | ||
| طريقة القياس | نوع أربعة أسلاك | ||
| متطلبات مواصفات الأسلاك | الحد الأقصى للقدرة الكهربائية المسموح بها هو 5 μ F | ||
| عائق الدليل | نطاق القياس: 1m Ω ~ 52 Ω | ||
| الإشارة الحالية: 10 مآ | |||
| دليل فوري | 1mΩ~52Ω | ||
| يجب أن يتحمل التيار المتردد تدفقات الضغط | 0.01mA ~ 5mA | ||
| كشف القوس المتردد | 0~9 | ||
| التيار المتردد يقاوم التيار التفريغ | 0.1μ A~1mA | ||
| الكشف عن قوس التيار المباشر | 0~9 | ||
| عازل عازل التيار المتردد | 1MΩ~1.2GΩ | ||
| قصيرة / فورية قصيرة / سريعة توقف فوري | 1KΩ~100KΩ | ||
| دعم حكم نقطة نهاية الطريق القصيرة | ● | ||
| دعم الاختبار من جانب واحد | ● | ||
| اختبار قيمة المقاومة | نطاق القياس: 50m Ω ~ 20 MΩ | ||
| إشارة المستوى: 0.5 ~ 3 فولت | |||
| اختبار قيمة السعة | نطاق القياس: 10 pF إلى 12 μF | ||
| إشارة التردد: عجلة التروس الذاتية (اختياري) 48HZ/480HZ/4.8KHZ/48KHZ | |||
| إشارة المستوى: 0.3V ~ 1.2V | |||
| اختبار الديود | نطاق القياس: 0 ~ 6.8 فولت | ||
| مشروع وظيفة متقدمة | اختبار مستمر قابل للبرمجة / اكتشاف المواقع التلقائي / التشخيص التلقائي | ||
| وضع فحص الاختبار | آلي / يدوي / خارجي | ||
| قياس الإشارة | إشارات القياس منخفضة الجهد | ||
| ذاكرة التخزين | ما يصل إلى 500 مجموعة من ملفات إعداد الاختبار المخزنة | ||
| لوحة التحكم | مجموعة مفاتيح النظام / السرعة / التحرير / الوظيفة | ||
| مؤشر | المرور / دلو (LED) / ضوء مؤشر أحمر وأخضر / شاشة عرض / صوت | ||
| الطلب على الطاقة | الجهد الثابت: 115 / 230 فاك ± 10٪، التردد: 60 / 50Hz | ||
| الطاقة المستهلكة | 8761 ((64):70VA,8761 ((128):70VA,8761 ((256):100VA | ||
| واجهة | RS-232، USB المضيف، طباعة، عن بعد | ||
| وضع البدء | التحكم اليدوي، التلقائي، والتحكم عن بعد | ||
| شاشة LCD | شاشة LCD رسمية بدقة 320 * 240 | ||
| البيئة التشغيلية | درجة الحرارة: 15-35 درجة مئوية الرطوبة: RH 70% | ||
| الأبعاد المرئية (W * H * D) | 8761 ((64): 435 × 145 × 406 ملم 8761 ((128):435×145×406mm، 8761(256):435×190×406mm. |
||
| وزن |
8761 ((64):8.44kg,8761 ((128)):9.3kg,8761 ((256):14kg |
||
