Name: نظام الاختبار الشامل لسلسلة الأسلاك المتوسطة والعالية الجهد
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: SAIMR7000
Availability: InStock

المنزل > المنتجات > اختبار التوصيل الآلي للأسلاك >

نظام الاختبار الشامل لسلسلة الأسلاك المتوسطة والعالية الجهد

نظام الاختبار لسلسلة السلك عالية الجهد,النظام الشامل لاختبار السلك,نظام الاختبار لسلسلة الأسلاك المتوسطة الجهد

Comprehensive Wiring Harness Test System

Medium Voltage Wiring Harness Test System

مكان المنشأ:

الصين

اسم العلامة التجارية:

SAIMR

إصدار الشهادات:

رقم الموديل:

SAIMR7000

اتصل بنا

اطلب اقتباس

نظام الاختبار الشامل لسلسلة الأسلاك المتوسطة والعالية الجهد

تفاصيل المنتج

الاسم:

نظام الاختبار الشامل لسلسلة الأسلاك المتوسطة والعالية الجهد 7000

نقطة الاختبار:

16/32/48/64...20480

العاصمة:

30 فولت-4000 فولت

تكييف:

30 فولت-3000 فولت

وضع الاختبار:

اختبار الخلط بأربعة/سلكين

اختبار العزل:

1MΩ-50GΩ (30 فولت-2000 فولت)

مقاومة التيار المستمر:

0.1Ω-1MΩ

اختبار مقاومة التيار المستمر بأربعة أسلاك خارجية:

10μΩ-100Ω

اختبار التيار الترددي لتسرب التيار:

1μA-10mA

اختبار التيار المستمر لسرقة:

0.1μA-5mA

اختبار نظام التشغيل:

2kΩ-200kΩ

شروط الدفع والشحن

الحد الأدنى لكمية

1 مجموعة

الأسعار

To be negotiated

تفاصيل التغليف

التعبئة في صناديق خشبية

وقت التسليم

30 يوما

شروط الدفع

للتفاوض،/ تي تي

القدرة على العرض

يتم التفاوض

منتجات ذات صله

نظام الاختبار الشامل لـ CCS High Voltage Wiring Harness

احصل على افضل سعر

نظام الاختبار الشامل لسلسلة الأسلاك المتوسطة والعالية الجهد

احصل على افضل سعر

نظام الاختبار الشامل لسلسلة الأسلاك المتوسطة الجهد

احصل على افضل سعر

FPC / CCS متوسط و عالية الجهد نظام اختبار السلكية السلكية

احصل على افضل سعر

اتصل بنا

86-0512-62519606

sales2@saimr.com

اتصل الآن

وصف المنتج

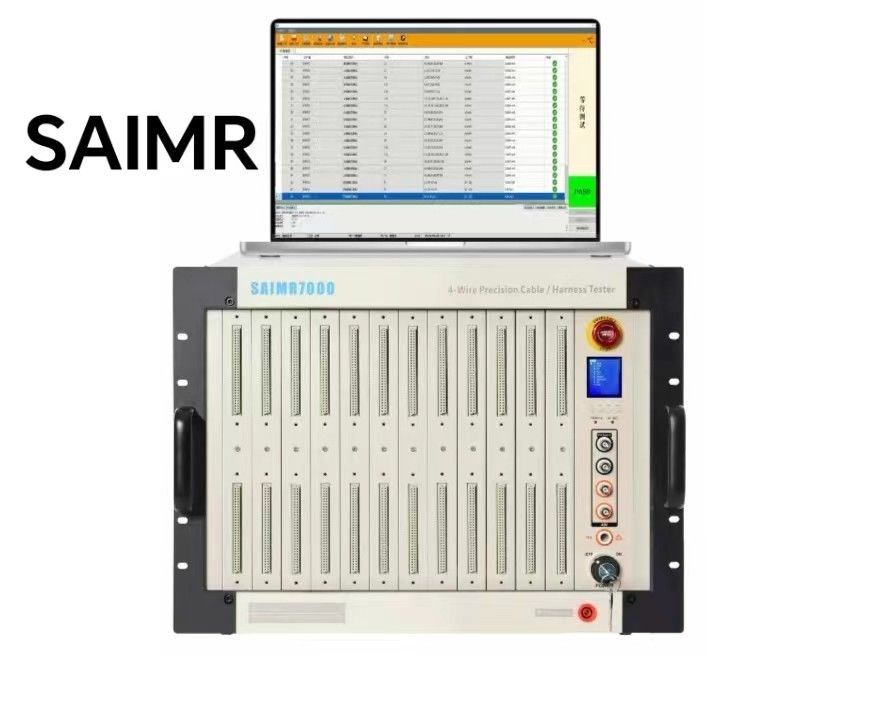

نظام الاختبار الشامل لسلسلة الأسلاك المتوسطة والعالية الجهد

نظام الاختبار الشامل لسلسلة الأسلاك المتوسطة والعالية الجهديمكن اختبار 16/48/96/192 نقطة ، ويستخدم النظام طريقة الاختبار الهجينة من الأسلاك الداخلية 4 + الأسلاك الخارجية 4.اختبار مقاومة الأسلاك الثنائية، اختبار مقاومة 4 أسلاك DC ، اختبار LCR 4 أسلاك ، اختبار مقاومة العزل ، اختبار الجهد المتردد AC / DC.

الهندسة المعمارية الموزعة (النسخة الموزعة)
يمكن أن تشكل نظامًا موزعًا يحتوي على 1920 نقطة أو أكثر.
تصميم وحدات
كل أداة اختبار تتضمن بطاقة اختبار واحدة و 12 بطاقة تصنيف التبديل ، كل منها يحتوي على 16 نقطة اختبار ، وتدعم الاختبار المختلط من 2 أسلاك و 4 أسلاك.
الاختبار متعدد الوظائف
يدمج لوحة الاختبار وظيفة اختبار نظام التشغيل، وظيفة اختبار مقاومة التيار المباشر، وظيفة اختبار LCR، وظيفة اختبار عزل AC / DC مقاومة الجهد، وظيفة اختبار عزل AC / DC مقاومة الجهد،وظيفة اختبار LCR.
مقاومة التيار المستمر، LCR، AC/DC مقاومة الجهد، مقاومة العزل، وإمدادات الطاقة قابلة للبرمجة.
مقاومة عالية الدقة
يقدم الاختبار على المقاومة الحد الأقصى لتيار الاختبار 1A وقرار المقاومة الحد الأدنى 10μΩ.
وظيفة التعلم الذاتي للكشف السريع عن اتصالات الحزام غير المعروفة

النموذج	SAIMR7000
أساليب القياس	نوع أربعة أسلاك داخلية + نوع أربعة أسلاك خارجية
أقصى عدد نقاط الاختبار	96
الجهد المتحول العالي	25-3000 فولت
الجهد المباشر العالي	25-4000 فولت
دقة الخروج عالية الجهد	± 5%
عالية دقة قياس الجهد	± 5%
عالية وقت قياس الجهد	0.01s -60s
عناصر الاختبار ونطاقها	أ/أ، أ/أ المتقطعة، دائرة مفتوحة سريعة التقطيع		2kΩ-200kΩ (200KΩ-1000KΩ يجب تخصيصها)
	عائق التوصيل الداخلي للأربعة أسلاك		0.1Ω-1MΩ
	اختبار الاتصال الخارجي بالأربعة أسلاك	نطاق الاختبار		10μΩ-1MΩ
		الإشارة الحالية		≤1A
	التيار الترددي لسرقات الجهد العالي		0.01mA-10mA
	تيار تسرب التيار المباشر عالي الجهد		0.1μA-5mA
	عزل التيار المباشر عالي الجهد		1MΩ-10GΩ
	مقاومة التيار المباشر	نطاق القياس		100mΩ-2MΩ
		إشارة المستوى		0.5-6 فولت
		الإشارة الحالية		≤10mA
	الـ LCR	نطاق قياس السعة		10pF-100μF
		نطاق قياس المقاومة		100mΩ-20MΩ
		نطاق قياس الحثية		10nH ~ 100H
		إشارة التردد		50 هرتز/60 هرتز100 هرتز/120 هرتز/ 1kHz/10kHz
		وضع النطاق		أوتو/أوتو/أوتو
		إشارة المستوى		0.1V-1.0V
	الاختبار من جانب واحد		نعم..
	قاضي المحطة		نعم..
عناصر الوظائف المتقدمة	الاختبار المستمر القابل للبرمجة / البحث التلقائي عن النقاط / التشخيص التلقائي
وضع فحص الاختبار	أوتوماتيكية / يدوية / خارجية
إشارة القياس	إشارة قياس الجهد المنخفض
ذاكرة التخزين	مجموعة من ملفات الاختبار تصل إلى 500 مجموعة
فولتاج نظام التشغيل	5 فولت
لوحة التحكم	المعايرة/القياس
الوزن	25 كجم
البعد (WHD)	483352535
