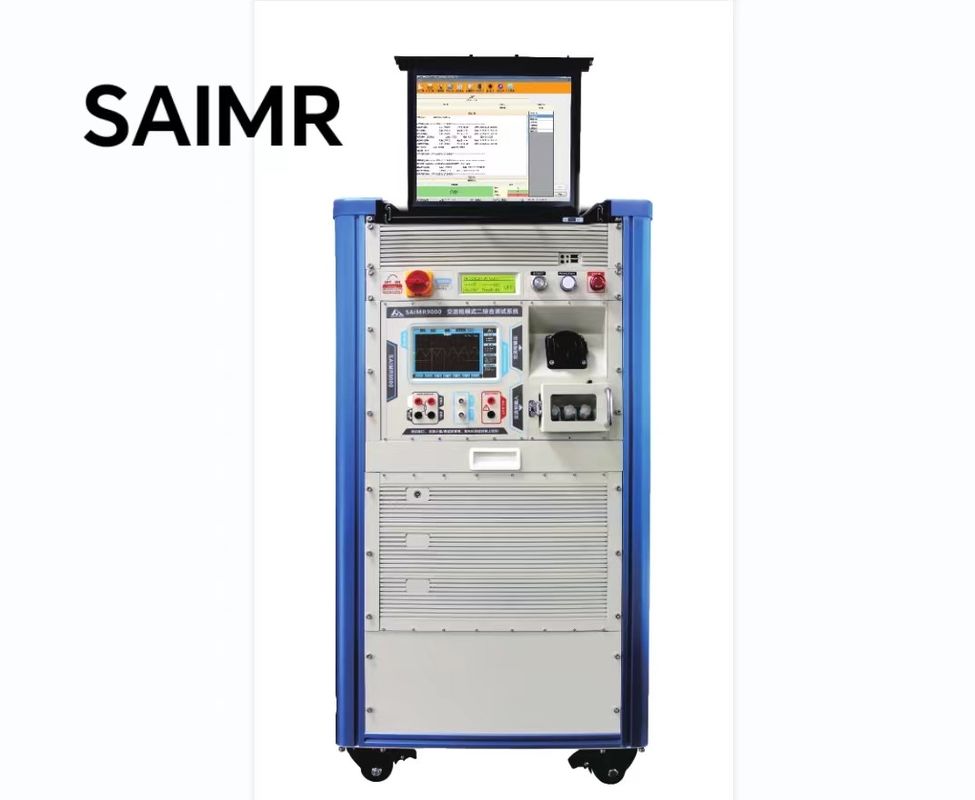

نظام الاختبار الكمبيوتري لوسام الرصاص في الوضع الثاني قابل للاتصال بنظام MES

نظام اختبار وضعية بندقية الشحنة الثانية

اختبار لفائف الطاقة الجديدة من دور إلى دور / طبقة إلى طبقة

1اختبار حالة الشحن

2. اختبار إلى الأرض

3اختبار تحت الجهد واسترداد

4اختبار زيادة الجهد واستعادة

5اختبار عكسي بدون إطلاق نار

6اختبار تيار التسرب

7اختبار دورة العمل

8اختبار مقاومة الأرض

9الحماية من ارتفاع درجة الحرارة واستردادها

• التشغيل الحاسوبي: يتم التحكم في تشغيل المعدات بواسطة جهاز كمبيوتر، مما يضمن اختبار دقيق وفعال.
• جميع الاختبارات في وقت واحد: المعدات قادرة على إجراء جميع الاختبارات اللازمة في وقت واحد، وتوفير الوقت وتحسين الكفاءة.
• قابلة للاتصال بنظام MES: يمكن دمجها مع نظام تنفيذ التصنيع (MES) لتبادل البيانات والإدارة السلسة.
• منصة اختبار مفتوحة: منصة الاختبار مفتوحة ومرنة ، مما يسمح بتخصيص وتوسيع سهل.
• اختبار رموز المسح: يدعم اختبار رموز المسح لتحديد المنتجات بسرعة ودقة.
• يمكن طباعة ملصقات الباركود بعد الاختبار: بعد الانتهاء من الاختبار ، يمكن طباعة ملصقات الباركود لأغراض التتبع والتحديد.
• قابلية تتبع بيانات الاختبار: يمكن تتبع بيانات الاختبار، مما يضمن جودة المنتجات وموثوقيتها.

• الحماية من التيار الزائد
• الحماية من التسرب
• حماية من زيادة درجة الحرارة
• عزل الجهد
• تأكيد ضوء المؤشر
• معايير المعدات: غب/ط 18487.1 - 2.15، gb/t 20234.1 - 2015 ، gb/t 20234.2 - 2015

• المسح، الطباعة، الإبلاغ، الأرشفة، قاعدة البيانات
• إعداد المعلمات، ربط MES، إدارة حقوق المستخدم

• الحماية من التيار الزائد: سحب تيار الحمل من A إلى التيار المحدد B وفقًا للميل ، وسجل تيار الإيقاف والوقت.التيار A / التيار B / منحدر الارتفاعنتائج الاختبار: نقطة التوقف الحالية / وقت التوقف / أشكال الموجات القطع.
• حماية الدائرة القصيرة: سحب تيار الحمل ليرتفع من A إلى التيار المحدد B وفقا للميل، وتسجيل التيار وإيقاف الوقت. حالة الإعداد:التيار A / التيار B / منحدر ارتفاعنتائج الاختبار: نقطة فولتاج الإيقاف / وقت الإيقاف / أشكال الموجات.
• اختبار الجهد المتزايد: ارتفاع من الجهد المحدد A إلى الجهد المحدد B وفقًا للميل ، وسجل جهد الإيقاف والوقت. ظروف الإعداد: التيار A / التيار B / ارتفاع الميل. نتيجة الاختبار:نقطة فولتاج الإيقاف / وقت الإيقاف / شكل موجة الإيقافوقت المرجعية: 5 - 10S محطة واحدة / محطة مزدوجة / محطة متعددة.
• تحت اختبار الجهد: انخفاض من الجهد المحدد A إلى الجهد المحدد B وفقًا للميل ، وسجل جهد الإيقاف والوقت. ظروف الإعداد: التيار A / التيار B / انخفاض الميل.نتيجة الاختبار: نقطة فولتاج الإيقاف / وقت الإيقاف / شكل موجة الإيقاف. وقت المرجعية: 5 - 10S.
• اختبار تيار التسرب: بدءًا من بداية تيار التسرب ، يمكنه تحليل القيمة الفعلية لتيار التسرب لحماية المنتج.

الدولة	القيمة المحددة		حالة العمل	وقت التأخير
الطاقة على التحقق الذاتي	نجاح التفتيش الذاتي		أدخل حالة الانتظار	1S
	فشل التفتيش الذاتي		تحذير عن الفشل	0.1S
التكلفة التحكم المتسلسل	قيمة الجهد في نقطة الكشف 1:6±0.8V-12V PWM		التشغيل جار و الإرسال يغلق	1S
	قيمة الجهد في نقطة الكشف 1:9±0.8V-12V PWM		تم الشحن بالكامل، و تم فصل الإرسال	1S
	قيمة الجهد في نقطة الكشف 1: 12 ± 0.8V مستوى		المقبس غير متصل، والمرور منفصلة	1S
	قيمة الجهد في نقطة الكشف 1: غيرها		خطأ في الاتصال، والإرسال مقطوع	1S
الأرض	الهبوط		تم إغلاق الإرسال	1S
	تم اكتشافها		فصل الأجهزة الكهربائية المكسورة	1S
الجهد الزائد	التوتر الزائد للخط u 258 ± 10 فولت		يتم فصل الإرسال ، مغلق إلى 254 ± 10 فولت ، تأخير 5 ± 1s ، دورة لا نهاية لها	0.1S
	الجهد الطبيعي للخط من 176 إلى 264 فولت		يغلق المرور ويدخل حالة الشحن	1S
انخفاض الجهد	وحدة الكهرباء هي 176 فولت		يتم فصل الإرسال إلى 196 ± 10 فولت ، وتأخير (5 ± 1) s ودورة مغلقة غير محدودة	1S
	الجهد الطبيعي للخط من 176 إلى 264 فولت		يغلق المرور ويدخل حالة الشحن	1S
التيار الزائد	تيار الخط عند 8.4A <110A±0.2A		يتم فصل الإرسال، ضوء خطأ على، ويتم استعادة الإرسال تلقائيًا بعد 10s. إذا كان التيار لا يزال مقطوعًا بشكل دائم بعد 3 دورات،ويتم استعادة حالة العمل الطبيعية بعد رفع	30S
	تيار الخط عند 10A <112A±0.2A		يتم فصل الإرسال، ضوء الخطأ على، ويتم استعادته تلقائيًا بعد 10 ثوان. بعد الدورة لا تزال أكثر مرتين، يتم قطع التيار بشكل دائم،ويتم استعادة حالة العمل الطبيعية بعد رفع	10S
	تيار الخط> 12A ± 0.2A		يجب قطع الإرسال على الفور وإزالته وإعادته إلى العمل الطبيعي	2S
	تيار الخط هو <8A		تم إغلاق الإرسال	0.1S
قصيرة	التيار الحالي للخط > 22A		الإرسال يقطع على الفور	0.1S
تسرب	تيار تسرب > 30 mA		الإرسال يقطع على الفور	0.1S
	لا يوجد تسرب على الخط		يغلق المرور ويدخل حالة الشحن	0.1S
حماية من ارتفاع درجة الحرارة	لوح الخبز	درجة حرارة فوق 85 درجة مئوية واستمرارها لمدة 3 ساعات	الإرسال يقطع على الفور	2S
		كانت درجة الحرارة أقل من 65 درجة مئوية واستمرت لمدة 3 ساعات	تم إغلاق المراسلة والوضع	2S
		درجة حرارة فوق 85 درجة مئوية واستمرارها لمدة 3 ساعات	الإرسال يقطع على الفور	2S
		كانت درجة الحرارة أقل من 65 درجة مئوية واستمرت لمدة 3 ساعات	تم إغلاق المراسلة والوضع	2S
اختبار العزل المقاوم للضغط
اختبار العزل عالية الجهد		التيار الكهربائي3.5KV DC:5KV IR:1KV
تيار تسرب 10mA
