تحليل المعوقة الدقيق 10Hz-50MHz أداة قياس قوية

تحليل المعوقة الدقيق

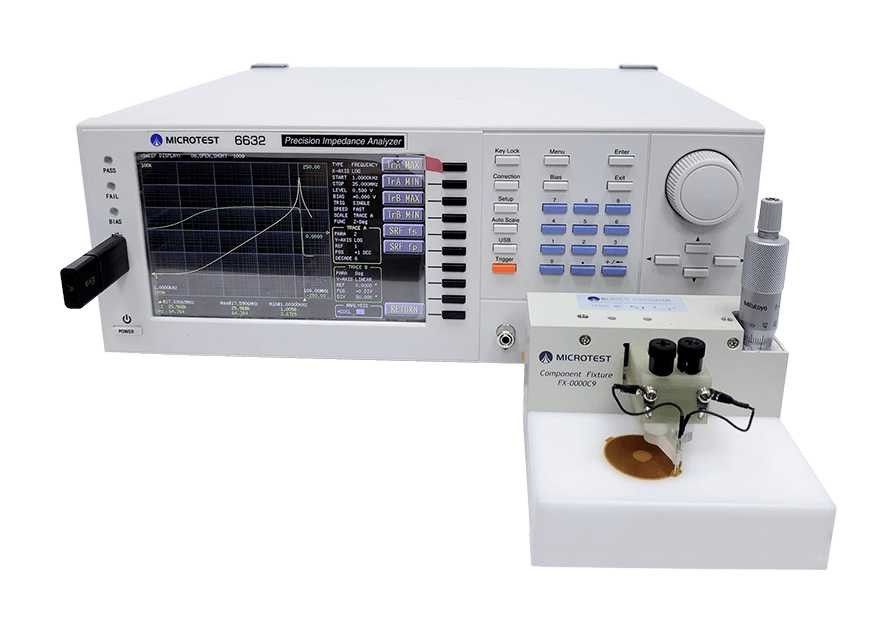

     تحليل المعوقة الدقيق هو أداة قياس قوية متخصصة في تحليل معوقات التيار المتردد.يغطي نطاق ترددي واسع من 10Hz إلى 30MHz ويوفر نطاق مستوى القياس من 10mV إلى 2Vrms، مع الحد الأدنى من دقة 1mV. وهذا يسمح لقياسات دقيقة ومفصلة لـ LCR (الحثية والقدرة والمقاومة) لإشارات التيار المتردد.

بالإضافة إلى اختبار LCR لإشارة التيار المتردد ، يدعم المحلل أيضًا اختبار عائق DC (DCR). يسمح بمراحل متتالية من التغيير في تردد الاختبار ومستوى الاختبار ،تمكين الاختبار المستمر عالي السرعة في ظل ظروف اختبار ونظام مختلفةيتم تجهيز الجهاز بمواجهات مختلفة ، بما في ذلك RS232 ، LAN ، USB ، و GPIB ، مما يسمح بالاتصال بسهولة بجهاز كمبيوتر.هذه الاتصال يعزز كفاءة عمليات الاختبار وتحليل البيانات.

تحليل المعوقات الدقيق يحظى بالثناء بسبب أدائه المتميز وبساطته ومرونته. هذه الصفات جعلت منه أداة أساسية للمهنيين في مجال القياس.(ياهو)، مصنع هذا الجهاز، يهدف إلى تزويد العملاء بحلول قياس شاملة، وإضافة 6632 يساهم بشكل إضافي في تشكيلة من المعدات عالية الجودة.

تحليل المعوقات الدقيق يبرز من حيث السعر والسرعة والقدرة والدقة والمرونةضمان تلبية احتياجات العملاء الخاصةالجهاز متعدد الاستخدامات ويمكن تطبيقه على مجموعة واسعة من المكونات، بما في ذلك المقاومات، المكثفات، المحفزات، المذبذبات، أجهزة الاستشعار، خطوط التأخير، المرشحات، والموجات.يسمح بقياسات دقيقة وموثوقة لمختلف مهام القياس.

بشكل عام، تحليل المعوقة الدقيقة هو أداة حديثة التي توفر للمحترفين القدرات المتقدمة لتحليل المعوقة التيار المتردد.مستويات القياس القابلة للتعديل، ودعم ظروف الاختبار المختلفة تجعلها أداة متعددة الاستخدامات وكفؤة. مع أدائها العالي والبساطة والمرونة ، فهي أصل لا غنى عنه لمهنيي القياس.

                                                                 خصائص المنتج

نطاق تردد مصدر الإشارة: DC، 10Hz ~ 3 / 5 / 10 / 20 / 30MHz
مستوى مصدر الإشارة: 10mV ~ 2V / 200μA ~ 20mA
دقة قياس المعوقة الأساسية ± 0.08٪ (النموذجية ± 0.05٪)
وظيفة التحكم التلقائي في المستوى (ALC)
عائق الخروج 25Ω/100Ω قابل للتبديل
أفضل نسبة سعر / أداء ، باستثناء وظائف القياس الأساسية وتحليل المسح ووظيفة الدوائر المكافئة
سرعة قياس فائقة السرعة < 3ms (أسرع)
وظيفة تصحيح مفتوحة / قصيرة / حمولة
يمكن اختيار ما يصل إلى أربع معايير مكونية في وضع المقياس ، ويمكن قياس قيم الحثية و DCR وعرضها في نفس الوقت
تصنيف المكونات التلقائي: وظيفة المقارنة ووظيفة تصنيف BIN لمواجهة المعالج
الجهد المدمج في التيار المباشر من -12 إلى +12 فولت
واجهات USB/ GPIB/ LAN/ RS232 للأتمتة السريعة والوصول إلى البيانات
برنامج تحليل البيانات الاختياري المرتبط بالحاسوب الشخصي
استهلاك طاقة منخفض للغاية < 30 واط ، تصميم بدون مروحة ، ضوضاء صفر
