المنزل > المنتجات > اختبار التوصيل الآلي للأسلاك >

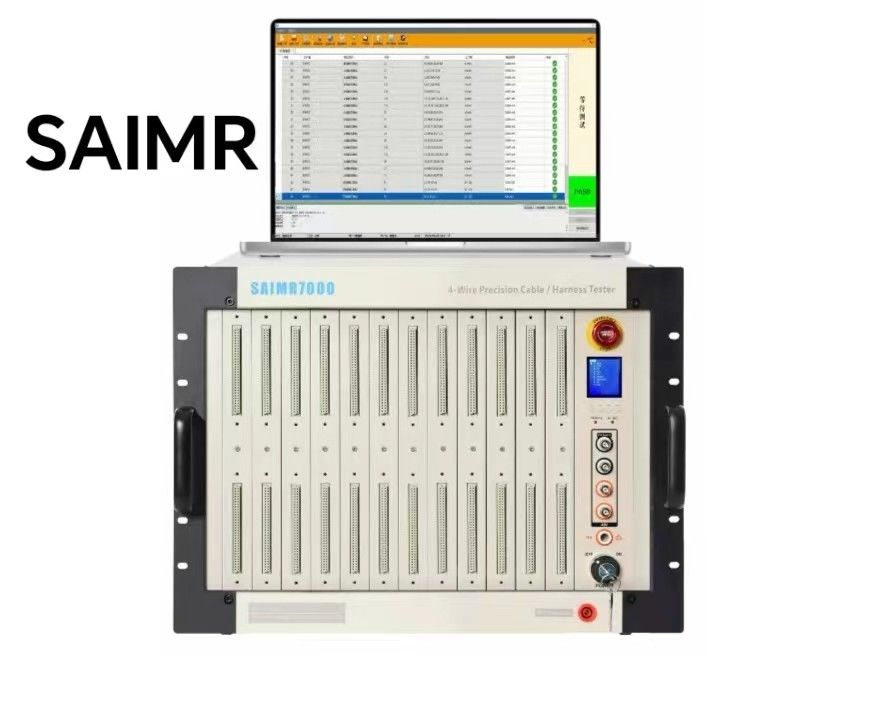

FPC / CCS متوسط و عالية الجهد نظام اختبار السلكية السلكية

FPC / CCS متوسط و عالية الجهد نظام اختبار السلكية السلكية

نظام الاختبار لسلسلة السلك عالية الجهد,نظام اختبار ربط الأسلاك FPC

FPC Wiring Harness Test System

مكان المنشأ:

الصين

اسم العلامة التجارية:

SAIMR

إصدار الشهادات:

CE

رقم الموديل:

SAIMR7000

اتصل بنا

اطلب اقتباس
FPC / CCS متوسط و عالية الجهد نظام اختبار السلكية السلكية
تفاصيل المنتج
الاسم:
نظام اختبار تسخير الأسلاك ذات الجهد المتوسط ​​والعالي FPC/CCSنظام اختبار تسخير الأسلاك ذات الجهد الم
نقطة الاختبار:
16/32/48/64...20480
العاصمة:
30 فولت-4000 فولت
تكييف:
30 فولت-3000 فولت
وضع الاختبار:
اختبار الخلط بأربعة/سلكين
اختبار العزل:
1MΩ-50GΩ (30 فولت-2000 فولت)
مقاومة التيار المستمر:
0.1Ω-1MΩ
اختبار مقاومة التيار المستمر بأربعة أسلاك خارجية:
10μΩ-100Ω
اختبار التيار الترددي لتسرب التيار:
1μA-10mA
اختبار التيار المستمر لسرقة:
0.1μA-5mA
اختبار نظام التشغيل:
2kΩ-200kΩ
شروط الدفع والشحن
الحد الأدنى لكمية
1 مجموعة
الأسعار
To be negotiated
تفاصيل التغليف
التعبئة في صناديق خشبية
وقت التسليم
30 يوما
شروط الدفع
للتفاوض،/ تي تي
القدرة على العرض
يتم التفاوض
منتجات ذات صله
سعر جيد نظام الاختبار الشامل لـ CCS High Voltage Wiring Harness الانترنت

نظام الاختبار الشامل لـ CCS High Voltage Wiring Harness

احصل على افضل سعر
سعر جيد نظام الاختبار الشامل لسلسلة الأسلاك المتوسطة والعالية الجهد الانترنت

نظام الاختبار الشامل لسلسلة الأسلاك المتوسطة والعالية الجهد

احصل على افضل سعر
سعر جيد نظام الاختبار الشامل لسلسلة الأسلاك المتوسطة الجهد الانترنت

نظام الاختبار الشامل لسلسلة الأسلاك المتوسطة الجهد

احصل على افضل سعر
سعر جيد FPC / CCS متوسط و عالية الجهد نظام اختبار السلكية السلكية الانترنت

FPC / CCS متوسط و عالية الجهد نظام اختبار السلكية السلكية

احصل على افضل سعر
اتصل بنا
86-0512-62519606
sales2@saimr.com
اتصل الآن
وصف المنتج

نظام الاختبار FPC/CCS لسلسلة الأسلاك المتوسطة والعالية الجهد





    يمكن أن يختبر نظام FPC/CCS للاختبار في 16/48/96/192 نقطة، ويستخدم النظام نهج الاختبار الهجين للأسلاك الأربعة الداخلية والأسلاك الأربعة الخارجية.المعدات لديها وظائف الاختبار التالية:: اختبار نظام التشغيل السريع ، اختبار نظام التشغيل الدقيق ، اختبار مقاومة الأسلاك الثلاثة ، اختبار مقاومة الأسلاك الأربعة في التيار المتردد ، اختبار LCR الأربعة ، اختبار مقاومة العزل ، واختبار الجهد المتردد في التيار المتردد.

الهندسة المعمارية الموزعة (النسخة الموزعة)
  • وهي قادرة على تشكيل نظام موزع مع 1920 نقطة كحد أقصى أو أكثر.

تصميم وحدات
  • كل أداة اختبار تتضمن بطاقة اختبار واحدة و 12 بطاقة صفحة التبديل ، كل منها يحتوي على 16 نقطة اختبار ، وتدعم الاختبار المختلط من 2 أسلاك و 4 أسلاك.

اختبار متعدد الوظائف
  • يدمج لوحة الاختبار وظيفة اختبار نظام التشغيل ، وظيفة اختبار مقاومة التيار المباشر ، وظيفة اختبار LCR ، وظيفة اختبار عزل AC / DC مقاومة الجهد ، ووظيفة اختبار LCR. كما يتضمن مقاومة التيار المباشر,LCR، AC / DC تحمل الجهد، مقاومة العزل، ومصدر الطاقة قابل للبرمجة.


مقاومة دقيقة جداً

  • يقدم اختبار المقاومة الحد الأقصى لتيار الاختبار 1A وقرار المقاومة الحد الأدنى 10μΩ.

وظيفة التعلم الذاتي للكشف السريع عن اتصالات الحزام غير المعروفة





النموذج SAIMR7000
أساليب القياس نوع أربعة أسلاك داخلية + نوع أربعة أسلاك خارجية

أقصى

عدد نقاط الاختبار

 96
الجهد المتحول العالي 25-3000 فولت
الجهد المباشر العالي 25-4000 فولت
دقة الخروج عالية الجهد ± 5%

عالية

دقة قياس الجهد

 ± 5%

عالية

وقت قياس الجهد

 0.01s -60s













عناصر الاختبار ونطاقها

أ/أ، أ/أ المتقطعة،

دائرة مفتوحة سريعة التقطيع

2kΩ-200kΩ

(200KΩ-1000KΩ يجب تخصيصها)
عائق التوصيل الداخلي للأربعة أسلاك 0.1Ω-1MΩ
اختبار الاتصال الخارجي بالأربعة أسلاك نطاق الاختبار 10μΩ-1MΩ
الإشارة الحالية ≤1A
التيار الترددي لسرقات الجهد العالي 0.01mA-10mA
تيار تسرب التيار المباشر عالي الجهد 0.1μA-5mA
عزل التيار المباشر عالي الجهد 1MΩ-10GΩ
مقاومة التيار المباشر نطاق القياس 100mΩ-2MΩ
إشارة المستوى 0.5-6 فولت
الإشارة الحالية ≤10mA
الـ LCR نطاق قياس السعة 10pF-100μF
نطاق قياس المقاومة 100mΩ-20MΩ
نطاق قياس الحثية 10nH ~ 100H
إشارة التردد

50 هرتز/60 هرتز100 هرتز/120 هرتز/

1kHz/10kHz
وضع النطاق أوتو/أوتو/أوتو
إشارة المستوى 0.1V-1.0V
الاختبار من جانب واحد نعم..
قاضي المحطة نعم..
عناصر الوظائف المتقدمة الاختبار المستمر القابل للبرمجة / البحث التلقائي عن النقاط / التشخيص التلقائي
وضع فحص الاختبار أوتوماتيكية / يدوية / خارجية
إشارة القياس إشارة قياس الجهد المنخفض
ذاكرة التخزين مجموعة من ملفات الاختبار تصل إلى 500 مجموعة
فولتاج نظام التشغيل 5 فولت
لوحة التحكم المعايرة/القياس
الوزن 25 كجم
البعد (W*H*D) 483*352*535
FPC / CCS متوسط و عالية الجهد نظام اختبار السلكية السلكية 0
